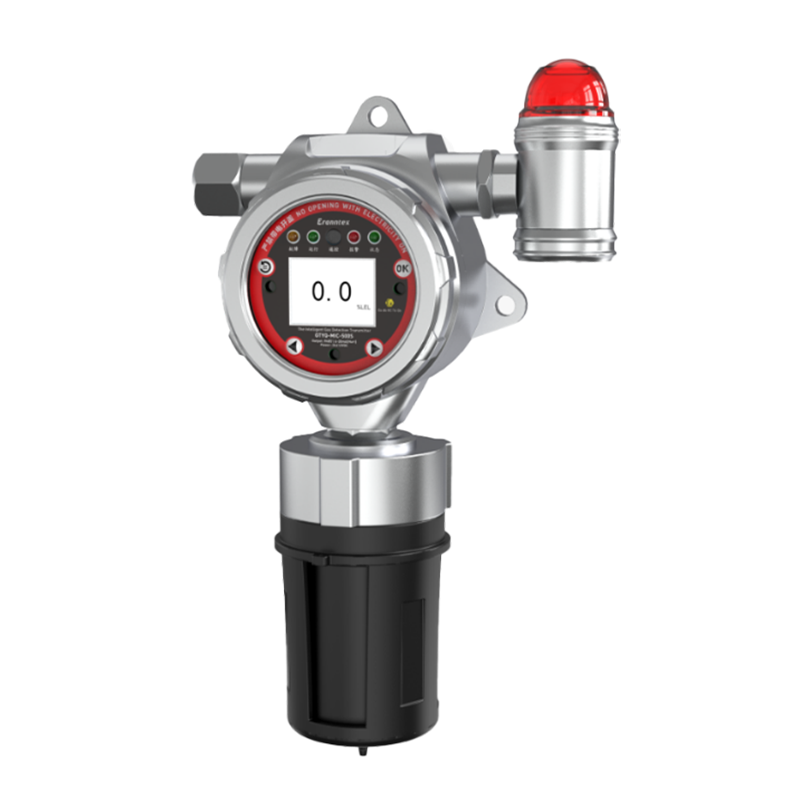

GTYQ-MIC-500S系列在線式雙光路紅外氣體檢測儀主要用于快速準確檢測可燃氣體泄露或可燃氣體濃度超標報警,雙光源互為冗余設計,雙光源交替發射(甲烷特征吸收波長4.65μm),單光源故障時自動切換,壽命十年,檢測主機與傳感器都具有恒溫加熱功能,適用于高濕度、多粉塵、溫差大的各種極端環境,廣泛應用于消防、受限空間、石油、化工、冶金、煉化、燃氣、倉儲等場合。

●開放式長氣室設計,有效減少粉塵與水汽附著,探頭材質316L不銹鋼。
●雙光源互為冗余設計,使用壽命十年。
●檢測主機與傳感器光學視窗具有恒溫加熱功能,適用于極寒地區,避免雨雪及冷凝影響。
●單位切換,單位可選:%Vol、%LEL。
●4按鍵操作。
●免開蓋操作設備,支持紅外遙控器操作。
●選配磁棒觸控。
●2.0英寸LCD彩屏,可選LED高亮段碼顯示。
●輸出信號:同時具有三/四線制4~20mA、繼電器(無源開關量)、RS485。
●數據存儲,存儲容量大于10萬條。
●選配無線傳輸:支持LORA/LoraWAN、4G、NB-IOT等方式;
●選配Hart協議通訊。
●支持遠程維護。
●數據恢復功能,部分或全部恢復出廠數據。
●LCD彩屏可顯示:最大值、最小值、加權平均值顯示,實時曲線等。
●多級報警點設置,可關閉報警,不同報警輸出不同報警音,區分報警音量和頻率
報警種類:濃度報警、故障報警。
報警模式:低報警、高報警、區間報警、TWA/STEL報警。
●誤操作識別功能。
●零點自動跟蹤。
●目標點多級校準。
●中文或英文界面可選擇
●環境溫度:-20~+55℃(典型值)-40~+70℃(極限值),支持溫度補償
●電路設計具有防爆、防雷、防靜電能力。滿足國家標準,抗高強度脈沖浪涌電流沖擊。具有防反接功能。符合EMI、EMC標準。
檢測氣體 | 碳氫化合物和可燃蒸氣 | ||||
應用場合 | 石油、化工、醫藥、環保、燃氣配送、倉儲、煙氣分析、空氣治理等所有需要固定安裝,在線檢測氣體濃度的場合。 | ||||
檢測范圍 | 0-100%LEL | ||||
分 辨 率 | 1%LEL | ||||
檢測原理 | 雙光路紅外 | ||||
檢測精度 | 典型精度:≤±2% FS (更高精度可訂制) | ||||
線 性 度 | ≤±2% | 重 復 性 | ≤±2% | 不確定度 | ≤±2% |
響應時間 | T90≤4秒 | 恢復時間 | ≤5秒 | ||
通訊接口 | RS485、4-20mA(選配:Hart) | ||||
工作環境 | 溫度:-40℃~+80℃,可定制-60℃~+80℃,濕度:10~95%RH (常規)非凝露場合 在凝露場合使用須訂制或訂貨時注明使用環境 | ||||
顯示方式 | 2英寸LCD高清彩屏顯示,可選:LED高亮段碼顯示,或選配控制器遠程顯示、控制、報警 | ||||
工作電源 | DC 12~36V,功耗≤2.5W | ||||
工作方式 | 擴散式測量 | ||||
安裝方式 | 管道式、壁掛式。管道式的工作壓力為大氣壓±20%,超出范圍需降壓處理。 | ||||
報警方式 | 默認1路,可選2路無源觸點(干節點)輸出, 報警點可設置。 | ||||
繼電器規格 | UD2-5NU,30W,30V/1A,若外接設備的功率大于繼電器的輸出容量或使用三相交流設備則需要外接接觸器。 | ||||
音量 | 大于105dB@30厘米;大于100dB@1米 | ||||
防護等級 | IP66 | ||||
防爆類型 | 隔爆型 | ||||
防爆標志 | Ex db IIC T6 Gb | ||||
執行標準 | GB 15322.1-2019 《可燃氣體探測器第1部分:工業及商業用途點型可燃氣體探測器》 GB/T 3836.1-2021 《爆炸性環境 第1部分:設備 通用要求》 GB/T 20936.1-2022《爆炸性環境用氣體探測器 第1部分:可燃氣體探測器性能要求》 | ||||
外型尺寸 | 殼體尺寸:238×220×90mm(L×H×W) | ||||
重 量 | 約1.65Kg 不同配置重量有差異 | ||||
標準配件 | 遙控器、說明書、合格證、保修卡 | ||||
選配項 | 磁棒筆、分體式聲光報警燈、流通式接頭、氣管、24V直流電源、防雨罩、24VDC或220AC采樣泵(采樣距離10米)、減壓閥、流量計等; 通訊配件:RS485/RS232轉換器、USB/RS232 轉換連接線、TCP/IP轉換器、光端機及光纖等。 | ||||
無線傳輸 | 選配LORA、LORAWAN、4G、NB-IOT、WIFI、藍牙等 | ||||
預處理系統 | 選配:常溫高濕預處理系統、高溫高濕度預處理系統、 高溫高濕高粉塵預處理系統 | ||||
安裝型配件 | 選配:墻壁安裝支架、固定在管道上的安裝卡扣(四分、六分管)、管道安裝不銹鋼螺紋焊座或法蘭(需注明管道或法蘭尺寸,如DN50、DN15...)、撓性管:DN20(外螺紋)、安裝螺栓等。 | ||||
